Applicatiebundels -Leermiddel

Gang

Speciaal Applicatiebundel voor gangen

Plaatsing aanwezigheidsdetector LRM1011

  • Plaats hem niet te dicht bij een deur, want de sensor zou dan bewegingen buiten kunnen detecteren als de deur open is
  • Positioneer ze niet dicht bij uitstroomopeningen voor ventilatie of verwarming of bij gordijnen, want de luchtstroom kan de bewegingssensor activeren

Aanbevelingen voor optimale energiebesparing:

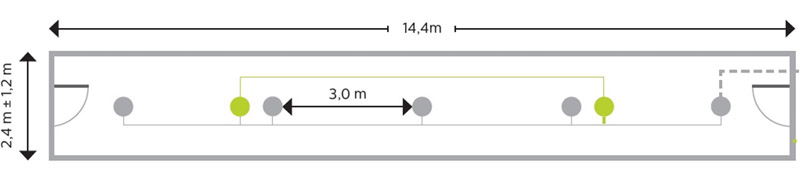

  • Het voorbeeld-verlichtingsontwerp heeft 2 sensors om een volledig detectiebereik te verzekeren.
  • Alle armaturen worden ingeschakeld als iemand de gang betreedt.

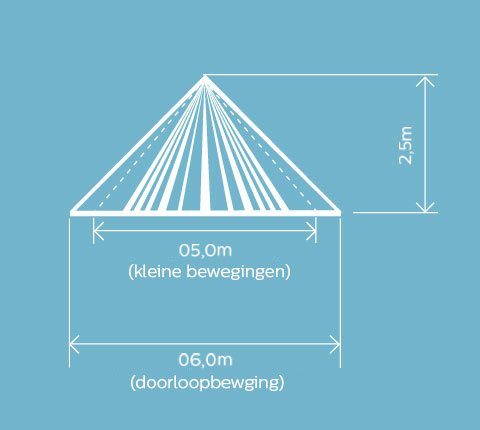

Detectiebereikdiagram

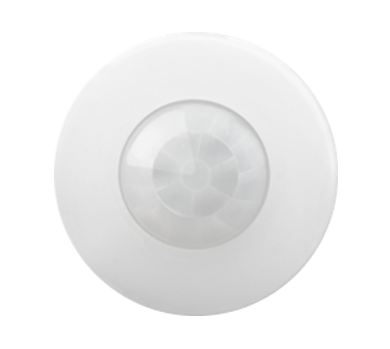

Aanwezigheidsdetector LRM1011
Detectiebereik op 2-5 m hoogte Ø 6 m - 11 m
Aanbevolen montagehoogte 2 m - 5 m
Uitschakelvertraging 10 sec - 30 min in 6 stappen
Aantal armaturen op één regelsysteem ≤ 15
Diameter montageopening 36 mm
