Guias de Aplicação - Ferramenta de Formação

Indústria (Aplicação Baixa)

Guia de Aplicação para instalações industriais de aplicação baixa Colocação do detector de movimento LRM1040

  • Tome em consideração o mobiliário e maquinaria alta, pois podem obstruir a zona de deteção
  • Não colocar junto de ventilação de ar, cortinas ou saídas de aquecimento, pois o fluxo de ar pode accionar o sensor de movimento
  • Não colocar demasiado perto de uma porta, pois o sensor pode detectar movimento no exterior quando a porta está aberta
  • Ao posicionar o sensor, tenha em atenção que este deteta melhor o movimento localizado exatamente à sua frente (90 graus)
  • Ao colocar o sensor, tenha em consideração as entradas de modo a evitar áreas escuras (alcance de deteção!)

Recomendado para uma poupança de energia otimizada

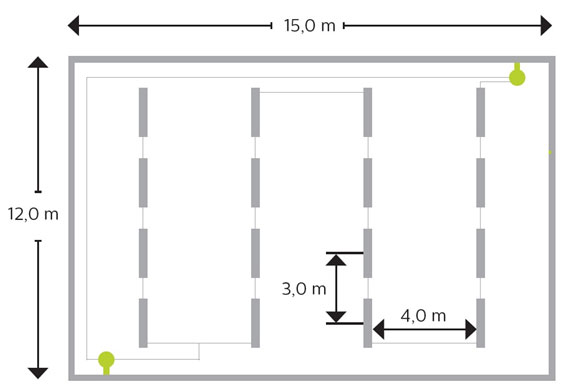

  • 2 sensores colocados em paredes opostas para garantir uma cobertura de deteção total dos sensores (mesmo com alguma sobreposição de áreas no meio - verificar o alcance de deteção!)
  • Quando as instalações industriais estão ocupadas com muitas estantes ou maquinaria, pode ser necessário outro design de sensor para garantir a detecção.

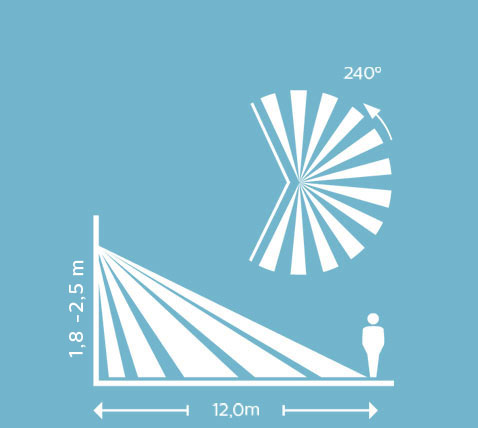

Diagrama de cobertura de detecção

Detector de movimento LRM1040
Alcance de detecção a 2,5 m de altura 12 m
Altura de montagem recomendada 1,8 - 2,5 m (montagem na parede)
Atraso ao desligar 5 seg. - 12 min.
Número de luminárias num controlo ≤ 24
Código de encomenda (EOC) 22573700
